Le contacteur jour et nuit pour chauffe-eau est ce petit boîtier gris fixé dans le tableau électrique qui décide, à votre place, quand le ballon d’eau chaude doit chauffer. Il permet de basculer automatiquement entre heures creuses et heures pleines, sans intervention manuelle, pour réduire la facture d’électricité.
Qu’est-ce qu’un contacteur jour/nuit pour chauffe-eau ?
Un contacteur jour/nuit, aussi appelé contacteur heures creuses ou relais HC/HP, est un appareil modulaire installé dans le tableau de répartition. Son rôle est simple : couper ou rétablir l’alimentation électrique de la résistance du chauffe-eau électrique en fonction du signal envoyé par Enedis. Concrètement, il évite que le cumulus chauffe pendant les heures pleines, plus chères, et concentre sa consommation sur les plages à tarif réduit.
C’est un composant distinct du disjoncteur dédié au ballon d’eau chaude. Le disjoncteur protège le circuit contre les surintensités, tandis que le contacteur gère uniquement la commutation automatique entre les deux tarifs. Les deux fonctionnent ensemble mais n’ont pas la même mission.
Comment fonctionne un contacteur jour/nuit ?
Le principe repose sur un signal envoyé par le compteur électrique via un fil pilote, souvent appelé fil noir dans les installations classiques. Ce signal indique au contacteur si l’on est en période d’heures creuses ou d’heures pleines, et déclenche l’ouverture ou la fermeture du circuit vers la résistance du chauffe-eau.
Le signal heures creuses
Ce signal provient directement d’Enedis, qui pilote la bascule tarifaire selon les plages horaires définies dans votre contrat. Chez la plupart des fournisseurs, le fil pilote transporte une tension de 230 volts pendant les heures creuses, ce qui active la bobine du contacteur et ferme le contact d’alimentation. Pendant les heures pleines, ce signal disparaît et le circuit s’ouvre, coupant l’alimentation du chauffe-eau électrique.
Les modes de fonctionnement (0, Auto, 1)
Sur la face avant du contacteur, un petit sélecteur propose généralement trois positions. La position 0 (ou OFF) coupe totalement l’alimentation du ballon, quelle que soit l’heure : utile lors d’une absence prolongée ou d’une intervention sur l’installation. La position Auto est le mode normal, celui utilisé au quotidien, qui laisse le contacteur basculer seul selon le signal reçu. La position 1 (ou marche forcée) force l’alimentation en continu, indépendamment des heures creuses, par exemple pour obtenir de l’eau chaude rapidement en cas de besoin exceptionnel. Cela dit, mieux vaut aussi savoir régler la température de son chauffe-eau correctement pour éviter toute surconsommation inutile.
La confusion fréquente entre Auto et marche forcée
Beaucoup d’utilisateurs basculent en position 1 pour « tester » le chauffe-eau, puis oublient de repasser en Auto. Résultat : le ballon chauffe aussi en heures pleines, ce qui annule tout l’intérêt du tarif heures creuses.
Câblage et branchement du contacteur jour/nuit

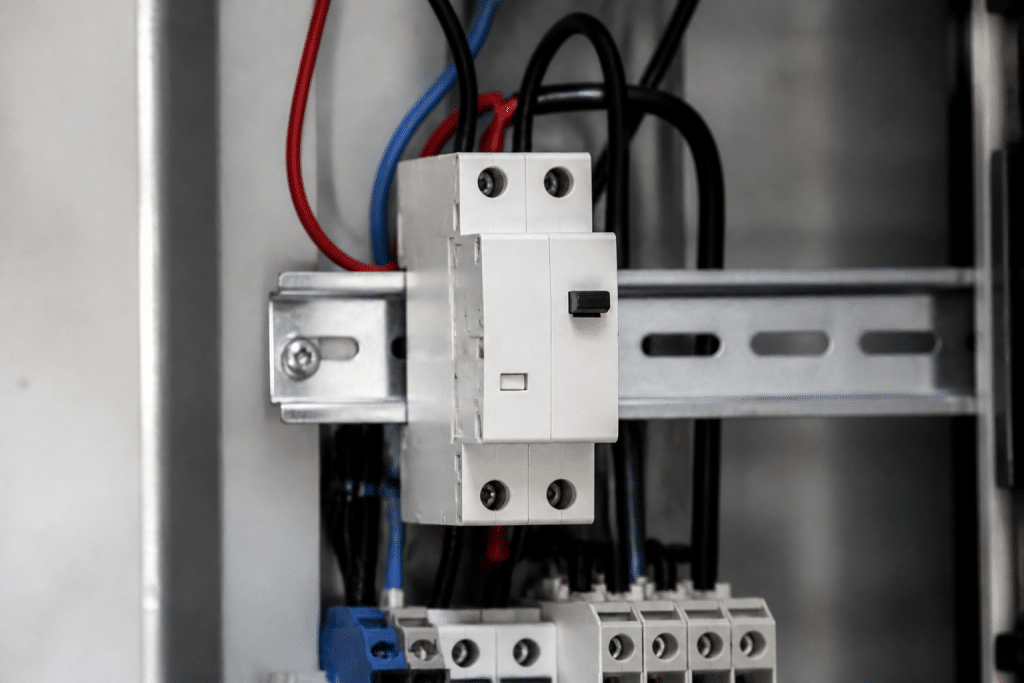

Le contacteur modulaire se fixe sur un rail DIN, juste à côté du disjoncteur du chauffe-eau électrique. Il comporte plusieurs bornes : deux bornes A1 et A2 pour la bobine de commande, reliées au fil pilote et au neutre, ainsi que des bornes de puissance qui relient l’arrivée du disjoncteur à la résistance du ballon d’eau chaude.
Le raccordement électrique suit toujours le même schéma logique : le disjoncteur 2A protège le circuit du fil pilote, la phase et le neutre du contacteur alimentent la résistance, et les bornes A1/A2 reçoivent le signal Enedis via le compteur. Une fois ces branchements réalisés, le contacteur bascule seul entre les deux tarifs sans aucune manipulation.
Normes et protections
L’installation doit respecter la norme NF C 15-100, qui impose une protection par disjoncteur dédié pour le circuit du chauffe-eau. Un disjoncteur 2A protège spécifiquement le circuit de commande du fil pilote, séparé du disjoncteur de puissance qui protège la résistance elle-même. La section câble utilisée dépend de la puissance du cumulus : généralement 2,5 mm² pour un chauffe-eau standard, parfois 6 mm² pour les modèles plus puissants.
Schéma de branchement
Dans un schéma type, l’arrivée générale alimente d’abord le disjoncteur de puissance du chauffe-eau, puis rejoint la borne d’entrée du contacteur. La sortie du contacteur repart vers la résistance du ballon. En parallèle, le fil pilote venant du compteur arrive sur la borne A1, et le neutre relie la borne A2. Ce montage garantit que la résistance ne soit alimentée que lorsque la bobine reçoit le signal heures creuses, ou en position marche forcée.
| Élément | Rôle |
|---|---|
| Disjoncteur 2A | Protège le circuit du fil pilote |
| Bornes A1/A2 | Reçoivent le signal Enedis |
| Bornes de puissance | Alimentent la résistance du ballon |
| Sélecteur 0/Auto/1 | Choix du mode de fonctionnement |
Installation dans le tableau électrique
Le contacteur jour/nuit se place dans le tableau électrique, à proximité immédiate du disjoncteur qui protège le chauffe-eau. Cette disposition facilite le repérage des câbles et limite les longueurs de fil pilote à tirer. Dans un tableau de répartition bien organisé, on retrouve généralement le disjoncteur général, les disjoncteurs divisionnaires, puis le relais heures creuses juste avant la sortie vers le ballon d’eau chaude.
Avant toute intervention, il faut couper l’alimentation générale et vérifier l’absence de tension avec un multimètre. Le remplacement d’un contacteur existant reste accessible pour un bricoleur averti, à condition de repérer précisément chaque fil avant de le débrancher.
Conseils et dépannage
Un chauffe-eau qui ne chauffe plus du tout, même en position 1, peut trahir un contacteur défectueux (la bobine grille avec le temps, surtout après plusieurs années d’utilisation intensive). Dans ce cas, pensez aussi à tester la résistance de son chauffe-eau électrique pour écarter une autre cause possible de la panne. À l’inverse, si le ballon chauffe en permanence, y compris en heures pleines, le contact reste probablement collé en position fermée, un défaut mécanique classique sur les modèles anciens.
Pour vérifier le bon fonctionnement, il suffit de basculer manuellement entre Auto et 1 : un clic net doit s’entendre à chaque changement de position. L’absence de bruit ou une odeur de brûlé signale généralement qu’il est temps de remplacer l’appareil. Un contacteur neuf coûte peu cher et se change en quelques minutes une fois l’alimentation coupée, ce qui en fait une réparation accessible avant d’envisager le changement complet du chauffe-eau électrique. Pour prolonger sa durée de vie, il est aussi utile de connaître la méthode complète pour détartrer un chauffe-eau électrique.
