Avant de signer un devis climatisation, mieux vaut savoir lire le schéma que propose l’installateur. Ce document technique montre où seront posées l’unité intérieure et l’unité extérieure, comment passe la tuyauterie frigorifique, et de quelle manière se fait le raccordement électrique. Comprendre ces éléments permet de vérifier la cohérence du projet avant travaux, sans avoir besoin de tout installer soi-même.
Un schéma d’installation clim complet répond en réalité à quatre questions simples : où placer les unités, comment les relier, quelles distances respecter et quelles normes s’appliquent. La suite détaille chaque point pour que vous puissiez confronter le plan reçu à ces repères concrets.
Les éléments clés d’un schéma d’installation de climatisation
Comment imprimer depuis son téléphone, sur Android comme sur iPhone
Quelle batterie choisir pour un panneau solaire de 6000W ?
Insecte noir dans une maison humide : comment l'identifier et s'en débarrasser

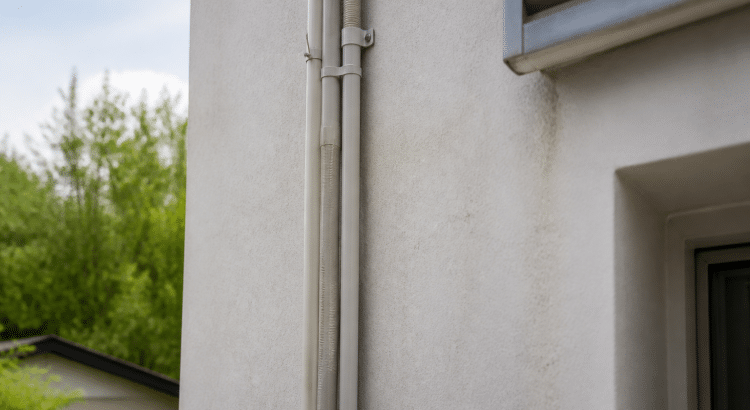

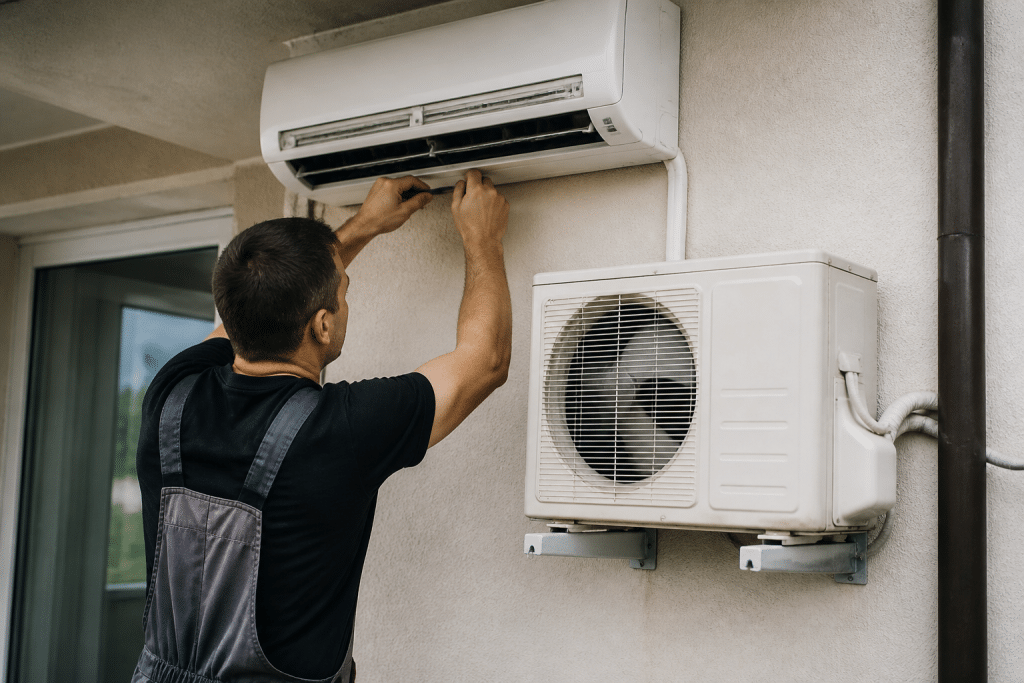

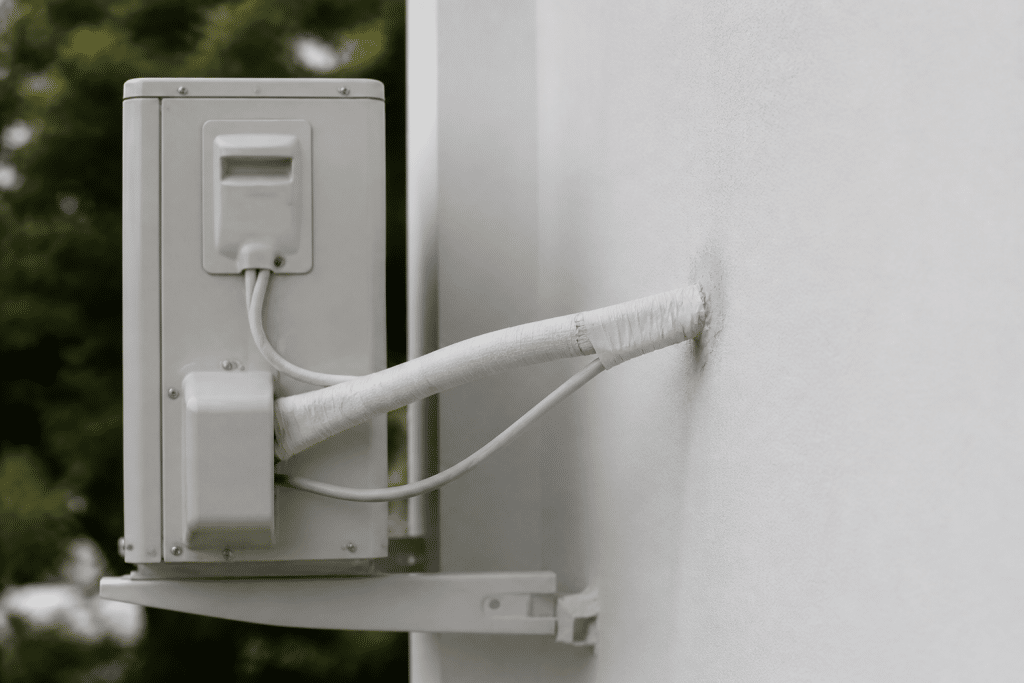

Sur un schéma de climatisation, on retrouve systématiquement l’unité intérieure (le bloc qui diffuse l’air dans la pièce) et l’unité extérieure (le compresseur posé dehors, souvent sur un mur, une terrasse ou au sol), deux composants dont le fonctionnement du cycle frigorifique d’une climatisation détaille le rôle exact. Entre les deux court la liaison frigorifique, composée de deux tubes en cuivre isolés qui transportent le fluide frigorigène. Cette tuyauterie frigorifique passe généralement par un percement mur, dont le diamètre et l’emplacement sont indiqués sur le plan.
Le schéma distingue aussi deux circuits séparés : le schéma frigorifique, qui concerne le circuit frigorifique et la circulation du fluide, et le schéma électrique, qui détaille le câble d’alimentation, le disjoncteur dédié et les protections associées. À cela s’ajoute l’évacuation condensats, une petite gaine qui évacue l’eau produite par la condensation de l’unité intérieure vers l’extérieur ou vers une évacuation existante.
Schémas selon le type de climatisation : monosplit, multisplit, gainable
Le schéma change selon la configuration retenue. Une climatisation monosplit relie une seule unité intérieure à une unité extérieure : le plan reste simple, avec une liaison frigorifique unique et un raccordement électrique direct. Une climatisation multisplit, elle, connecte plusieurs unités intérieures (deux à cinq pièces) à une seule unité extérieure : le schéma fait alors apparaître plusieurs tuyauteries frigorifiques distinctes qui partent toutes du même compresseur.
La climatisation gainable suit une logique différente : l’unité intérieure est cachée dans les combles ou un faux plafond, et l’air circule ensuite dans un réseau de gaines vers des bouches de soufflage réparties dans la maison. Le schéma doit alors préciser le tracé des gaines, l’emplacement du caisson et les points de reprise d’air, en plus du circuit frigorifique classique.
| Type d’installation | Nombre d’unités intérieures | Complexité du schéma |
|---|---|---|
| Monosplit | 1 | Simple, une seule liaison frigorifique |
| Multisplit | 2 à 5 | Plusieurs liaisons depuis une seule unité extérieure |
| Gainable | 1 unité + réseau de gaines | Tracé des gaines à ajouter au schéma frigorifique |
Comment lire et interpréter un schéma d’installation étape par étape
Pour décrypter un schéma d’installation, il faut commencer par repérer l’emplacement unité extérieure et vérifier qu’il correspond à un endroit accessible, ventilé et pas trop exposé au bruit pour le voisinage. Ensuite, on suit le tracé de la tuyauterie frigorifique jusqu’à l’unité intérieure : plus ce trajet est court et direct, plus l’installation sera efficace et économique.
On regarde ensuite le schéma électrique : il doit indiquer un câble d’alimentation dédié, dimensionné selon la puissance de l’appareil, ainsi qu’une protection électrique spécifique. Enfin, on vérifie que l’évacuation condensats est bien reliée à un point d’écoulement (gouttière, siphon, ou évacuation extérieure) et que le percement mur prévu ne traverse pas un élément porteur sans précaution particulière.
Points de vérification avant de valider le schéma et le devis
Un devis climatisation sérieux s’appuie toujours sur un schéma précis, daté et cohérent avec la configuration de la maison. Avant de donner son accord, il vaut mieux comparer ce plan avec les contraintes réelles du logement : distance entre les unités, accès pour la maintenance, et compatibilité avec les règles de copropriété si applicable.
Emplacement optimal des unités et distances réglementaires
La distance maximale entre l’unité intérieure et l’unité extérieure varie selon les fabricants, mais elle se situe le plus souvent entre 15 et 25 mètres pour un système monosplit ou multisplit standard, avec une différence de hauteur limitée à quelques mètres. Au-delà, les performances du circuit frigorifique peuvent baisser et une recharge en fluide supplémentaire devient nécessaire. L’emplacement unité extérieure doit aussi respecter une distance minimale par rapport aux limites de propriété, pour des raisons de nuisances sonores.
Conformité électrique et frigorifique
La conformité normes concerne à la fois le schéma électrique et le schéma frigorifique. Le raccordement électrique doit respecter la norme NF C 15-100, avec un circuit dédié et un disjoncteur adapté à la puissance de l’appareil. Côté fluide frigorigène, la réglementation installation impose que la mise en service et le contrôle d’étanchéité soient réalisés par un professionnel RGE, seul habilité à manipuler ce type de gaz.
La manipulation du fluide frigorigène n’est pas un bricolage du dimanche
Percer un mur et fixer une unité intérieure peuvent sembler accessibles, mais l’ouverture du circuit frigorifique et sa mise sous vide exigent une attestation de manipulation des fluides. Faire appel à un professionnel RGE conditionne aussi l’accès aux aides financières comme MaPrimeRénov’.
Les erreurs courantes à éviter lors de l’interprétation du schéma
La première erreur consiste à sous-estimer la longueur de la liaison frigorifique sur le schéma, ce qui fausse ensuite le calcul de la charge en fluide et peut réduire les performances de la climatisation monosplit ou multisplit. La deuxième erreur touche à l’évacuation condensats, parfois oubliée ou mal orientée sur le plan, ce qui provoque des dégâts d’humidité une fois l’appareil en fonctionnement.
Beaucoup de particuliers négligent aussi le schéma électrique en pensant qu’une simple prise suffira : or un système de climatisation gainable ou multisplit demande presque toujours un circuit dédié, distinct du reste de l’installation électrique de la maison. Enfin, comparer plusieurs devis climatisation sans comparer les schémas associés revient à comparer des prix sans comparer les prestations réellement prévues.
FAQ : schéma d’installation de climatisation
Peut-on installer soi-même une climatisation à partir d’un schéma trouvé en ligne ? La pose de l’unité intérieure et de l’unité extérieure reste techniquement accessible, mais la manipulation du circuit frigorifique et le raccordement électrique doivent être confiés à un professionnel RGE, notamment pour valider la garantie et prétendre aux aides financières.
Quelle distance maximale respecter entre les deux unités ? Elle dépend du modèle, mais dépasse rarement 25 mètres pour une installation clim résidentielle standard sans perte de performance notable.
Le schéma influence-t-il le prix du devis climatisation ? Oui : plus la tuyauterie frigorifique est longue, plus le percement mur est complexe, et plus le raccordement électrique nécessite de travaux, plus le tarif final augmente.
Les aides financières couvrent-elles toute l’installation ? MaPrimeRénov’ et les autres aides financières concernent surtout le remplacement d’un système de chauffage par une pompe à chaleur réversible, sous réserve de faire appel à un professionnel RGE respectant la réglementation installation en vigueur.
